LED電子顯示屏組裝調試十大注意事項

發布者：聯誠發 時間：2017-12-02 13:39 瀏覽量：9033

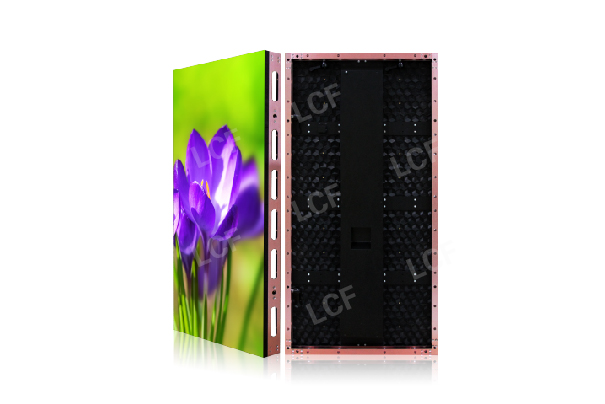

     LED電子顯示屏，它可以播放視頻、圖片、文字、表格等多媒體信息。比起傳統的標牌廣告，LED電子顯示屏絢麗的圖文、視頻畫面更具有視覺沖擊力，更容易吸引人的眼球，而且播放的內容信息量大，內容可以隨時更新，有著非常好的廣告宣傳效果。那么LED電子顯示屏在安裝調試過程中需要注意哪些事項呢？聯誠發小編（www.womsk.cn）總結了以下幾點，希望對大家有所幫助。



     一、LED顯示屏邊框尺寸：邊框尺寸由成品規格來確定，但也受制于單元板規格，切料時要注意鋁合金邊框寬度，由于左右是兩根，所以在切上下兩橫料時要從成品規格中減去兩倍的鋁合金邊框寬度，左右兩豎料也應照顧到這一點。

     二、轉角部分用塑料連接件來連接，最后用自攻螺絲固定牢固，一個轉角共用四個螺絲，每側上下各一個，邊框連接好后就可以擺放單元板了。

     三、單元板的擺放要根據自己的成品規格來擺放。4.8*0.48的規格需要擺放成橫15，豎3。注意單元板的擺放要按照單元板上的箭頭方向一致。

     四、擰好特制螺絲到單元板上，全部吸好磁柱，靠近左右兩邊框部分的螺絲要擰在單元板靠里的那一排上，這樣便于固定側邊的背條。



     五、安裝背條，背條兩端要預先打好孔，一端兩孔，一根上共四孔，用自攻螺絲與邊框料固定，最后讓單元板上的磁柱吸附在背條上。

     六、用數據線連接單元板，數據線的一端插在左側單元板相對右側的插座上，然后另一端跨過背條接在右側相鄰的單元板左側的插座上。依次一一連接好。

     七、單元板之間電源線的連接，紅線接單元板上的ACC端，黑線接單元板上GND端。逐一連接好，注意不要搞混。

     八、安裝電源盒與接線。一個40A的電源盒在網上查得資料是最多可接12個單元板，不放心咨詢老板說是最多8個單元板。考慮到帶多了就發熱，就按8個來接了。觀察收到的電源盒上共9個接線端子，從左到右分別是：1、2端為市電220V接口，3為地線，4、5、6都為5V正級，7、8、9為5V負極，明白這個自己連接好就可以了。

     九、控制卡的接線數要與單元板的擺放行數一一對應，但要注意數據線（排線）上一側有彩色的要接控制卡上的OE端，單元板上也一樣對應OE端，接反不行。RS232線與控制卡連接。另外控制卡上的電源要接電源盒上的5V,要對應正負極，不能錯接到1、2端上的220V,否則會燒毀控制卡。

     十、接電源線，電源線要接電源盒上的1，2端，不要搞混，要把用到的電源盒全部串通。另一端引出接雙孔插頭以便取電使用。
